Thuis /Producten/RFID-herkenningssysteem/RFID-gateway-module EtherCat Industrial Communication 18-30V M12 connector

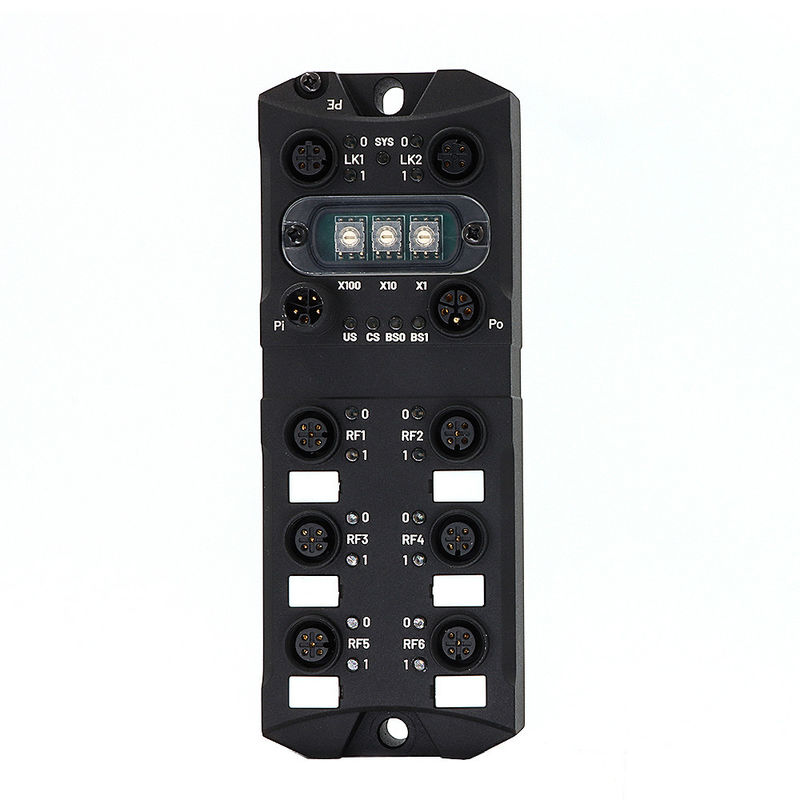

RFID-gateway-module EtherCat Industrial Communication 18-30V M12 connector

5 stuks
MOQ
Onderhandelbaar
Prijs
RFID-gateway-module EtherCat Industrial Communication 18-30V M12 connector
Kenmerken Galerij Productomschrijving Verzoek om een Citaat
Kenmerken
Specificaties
Beschrijving: RFID-gateway-module
Gebruik: Industriële communicatie
Output: 18-30VDC
Werktemperatuur: -30℃~+70℃
Interface: RS-485
Toepassing: Industriële communicatie
Huidig verbruik: < 80mA@24V
RFID-connector: M12 5Pin A-code Vrouw
Markeren:

RFID-gateway-module

,

RFID-gatewaymodule EtherCat

,

Industriële communicatie RFID-module 30V
Basis informatie
Plaats van herkomst: Guangdong, China
Merknaam: KRONZ
Certificering: CE
Modelnummer: KRG60-EG
Document: Productenbrochure PDF
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: document vakje verpakking
Levertijd: 5-8 werkdagen
Betalingscondities: T/T, Western Union, MoneyGram
Levering vermogen: 10000 stuks per maand
Productomschrijving

RFID-gateway-module EtherCat Industrial Communication 18-30V M12 connector

RFID-gateway-module EtherCat Industrial Communication 18-30V M12 connector 0

1Voordelen:
Hoog beschermingsniveau en sterke corrosiebestendigheid, kan worden gebruikt in harde industriële omgevingen
Ondersteunt mainstream PLC's, biedt volwassen PLC-functieblokken/routines en ondersteunt industriële communicatie zoals TCP/IP, Modbus TCP, PROFINET, EtherCat en Ethernet/IP
Hoge stabiliteit en betrouwbaarheid, 24 uur per dag

Kenmerken
Ontwerp
1 Dual-netwerkporten, cascading ondersteunen
2 Ondersteunt 6 RFID-poorten
Toepassingsgebied
Toepassingen in ruwe industriële omgevingen vereisen meerdere RFID's en moeten worden aangesloten op het busnetwerk.



2Elektrische interface

LK1/LK2 Ethernet-interface met een 4Pin-M12-DCODED-Vrouwelijke connector, de pintoewijzing is hieronder weergegeven.

Verbinding Pinnetje Opdracht Beschrijving
RFID-gateway-module EtherCat Industrial Communication 18-30V M12 connector 1 1 TD+ Transitieve gegevens+
2 RD+ Data + ontvangen
3 T.D. Transitieve data-
4 RD- Ontvang gegevens.


Pi/Po stroomtoevoerinterface met behulp van een 5Pin-M12-LCODED-mannelijk/vrouwelijk connector, de pintoewijzing wordt hieronder weergegeven.

Verbinding ((Mannelijk) Pinnetje Opdracht Beschrijving
RFID-gateway-module EtherCat Industrial Communication 18-30V M12 connector 2 1 US (+ 24V) Stroomvoorziening positief
2 GNDL (0V) Vermogen van de belasting negatief
3 GNDS (0V) Stroomvoorziening van het systeem negatief
4 UL (+24V) Vermogen van de krachtaanvoer positieve
5 PE Beschermende aarde



Verbinding ((Mannelijk) Pinnetje Opdracht Beschrijving
RFID-gateway-module EtherCat Industrial Communication 18-30V M12 connector 3 1 US (+ 24V) Stroomvoorziening positief
2 GNDL (0V) Vermogen van de belasting negatief
3 GNDS (0V) Stroomvoorziening van het systeem negatief
4 UL (+24V) Vermogen van de krachtaanvoer positieve
5 PE Beschermende aarde



Verbinding Pinnetje Opdracht Beschrijving
RFID-gateway-module EtherCat Industrial Communication 18-30V M12 connector 4 1 US (+ 24V) Stroomvoorziening positief
2 A (RS485) RS485 A
3 GNDS (0V) Stroomvoorziening van het systeem negatief
4 B (RS485) RS485 A
5 NC Niet verbonden



4 LED-werkingsdisplay
De operationele status van de gateway-module wordt weergegeven door de LED's.
kan de kleuren blauw of rood aannemen en de standen uit, aan, knipperend.
De operationele statussen kunnen in drie categorieën worden onderverdeeld: systeemstatus, RFID
status en busstatus.
Stelselstatus
OPMERKING: SYS is de systeemstatus-LED, US is de spanningsstatus-LED en CS is de sleutelchip-status-LED.
Naam
Kleur
Staat
Beschrijving


SYS


Blauw
Rood
Af!
De GM heeft geen stroom.
Blauwe LED aan
De GM heeft de initialisatie voltooid en werkt normaal.
Blauwe LED knipperend
De GM draait op de standaardinstellingen.
Rode LED aan
De GM is in bootmodus.
Rode LED knipperend
Een softwarefout.



VS



Blauw
Rood
Af!
Niet gedefinieerd (niet gebruikt).
Blauwe LED aan
Alle RFID-poorten zijn normaal.
Blauwe LED knipperend
Niet gedefinieerd (niet gebruikt).
Rode LED aan
Er is een abnormale spanning op een enkele RFID-poort.
Rode LED knipperend
Er zijn abnormale spanningen op meerdere RFID-poorten.





CS



Blauw
Rood
Af!
Niet gedefinieerd (niet gebruikt).
Blauwe LED aan
De sleutelchip werkt normaal.
Blauwe LED knipperend
De temperatuur van de sleutelchip is te hoog.
Rode LED aan
De sleutelchip communicatie afwijking.
Rode LED knipperend
De sleutelchip initialisatie afwijking.

RFID-status
OPMERKING: RFID heeft 6 poorten (RF1~RF6) en de RFID-status wordt aangegeven door twee LED's 0/1. 0 is gelijk aan RUN, de indicator van de status van het apparaat; 1 is gelijk aan ERR, de indicator van de status van de fout.
Naam
Kleur
Staat
Beschrijving

0
(Run)


Blauw
Af!
Niet ingeschakeld.
Op
Communicatie met de lezer is normaal.
Flitsen
Er zijn tags in het herkenningsbereik.

1
(ERR)


Rood
Af!
Geen afwijkingen.
Op
De spanning is te laag.
Flitsen
Communicatie afwijking met de lezer.

Busstatus:EtherCAT
OPMERKING: BS0 is gelijk aan R UN, de indicator van de loopstatus; BS1 is gelijk aan ERR, de indicator van de foutstatus.
Naam
Kleur
Staat
Beschrijving



BS0



Blauw
Af!
INIT: het apparaat is in INIT-toestand.
Blinkend (2,5 Hz)
Pre-operationeel: het apparaat bevindt zich in de pre-operationeel toestand.
Eenvoudige flits
Veilig-operationeel: het apparaat bevindt zich in de Veilig-operationeel toestand.
Op
Operationeel: het apparaat bevindt zich in de operationeel toestand.







BS1







Rood
Af!
Geen fouten: de EtherCAT-communicatie van het apparaat is in werking.
Blinkend (2,5 Hz)
Ongeldige configuratie: Algemene configuratiefout Mogelijke reden: door master opgedragen staatwijziging is onmogelijk als gevolg van register
of objecteninstellingen.
Eenvoudige flits
Lokale fout: Slave-apparaat heeft de EtherCAT-toestand autonoom veranderd. Mogelijke reden 1: Een host watchdog timeout is opgetreden. Mogelijke reden 2: Synchronisatiefout,Het apparaat gaat veilig in werking.
automatisch.
Dubbele flits
Toepassingswatchdog timeout: een toepassingswatchdog timeout is opgetreden. Mogelijke reden: Sync Manager Watchdog timeout.


LK1/2(0)


Blauw
Af!
Het apparaat heeft geen verbinding met Ethernet.
Op
Link: het apparaat is gekoppeld aan Ethernet, maar ontvangt/stuurt geen Ethernet frames.
Flitsen
Activiteit: het apparaat is gekoppeld aan de Ethernet en verzendt/ontvangt Ethernet frames.
LK1/2(1)
Blauw
Af!
Niet gedefinieerd (niet gebruikt)


Technische gegevens

Elektrische gegevens
Voerspanning
18-30VDC
Huidig verbruik
< 80mA@24V
Energiebescherming
Overstromingsbescherming, omgekeerde aansluitingsbescherming, overspanningsbescherming, ESD-bescherming, FFT-bescherming
Stroomverbinder
5Pin-M12-LCODED- Mannelijk (PI)
5Pin-M12-LCODED-vrouwelijk ((PO)
Bus
EtherCAT
Communicatie
Dual netwerkpoorten met geïntegreerde schakelfunctie, conform IEE802.3-standaard, 10 / 100M adaptief
Bus Transmissieafstand
Categorie 5e en hoger afgeschermd gedraaid paar, < 100 m
Netwerkconnector
4Pin-M12-DCODED-M12-Vrouwelijk
RFID-poortnummer
6
RFID-communicatie-interface
RS-485
RFID-poort Transmissieafstand
Geschermd gedraaid paar, < 50 m
RFID-connector
5Pin-M12-ACODED-Vrouw
Toegestane omgevingscondities
Operatietemperatuur
-30°C~+70°C
Bergingstemperatuur
-40°C~+85°C
Grade van bescherming
IP67, volgens EN 60529
Schokbestendigheid
7M2, 500 m/s2, volgens EN 60721-3-7
Trillingsweerstand
7M2, 200 m/s2, volgens EN 60721-3-7
Mechanische specificaties
Huismateriaal
Aluminiumlegering
Kleur van de behuizing
Zwart
Gewicht
Ongeveer 400 g.
Afmetingen
167.92x62.92x31.90mm
Type montage
4 x M6 schroeven,
de lengte van de schroef moet ≥ 20 mm zijn
Aarding
1 x M3-schroeven,
De binnendiameter van de aardingsring moet groter zijn dan 3 mm, de buitendiameter minder dan 8 mm.
Normen, specificaties, goedkeuringen
Bewijs van geschiktheid
CE FCC RoHS WEEE
